© Infotech AG Elektronikproduktion | 18 Dezember 2020

Infotech und DELO in erfolgreicher Entwicklungspartnerschaft

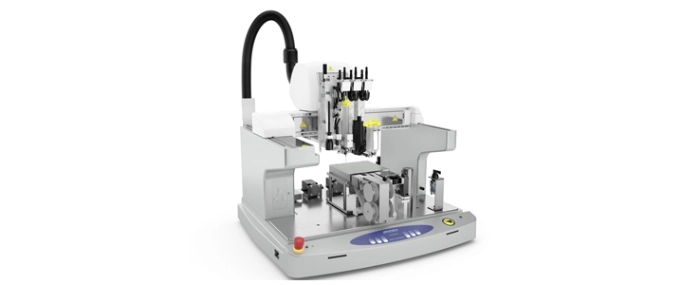

Infotech hat speziell für den Druck von Flüssigmaterialien und Multimaterial-Designs eine neue, vollautomatisierte Anlage konzipiert. Durch Einsatz der Hochleistungsepoxidharze von DELO ist damit das Fertigen von Bauteilen mit verschiedenen physikalischen Eigenschaftsbereichen möglich.

Kern der neuen Anlage ist eine spezielle Dosiereinheit, die mit bis zu drei verschiedenen Dosierventilen ausgestattet werden kann. Dabei können Anwender je nach Eigenschaften der Druckmedien und der zu dosierenden Strukturen auf eine Vielzahl an etablierten Dosierventilen, wie Jetventile, Zeit-Druck-Ventile oder Schneckendosiersysteme, zurückgreifen. Jedes Ventil sitzt dabei auf einer separaten Vertikalachse. Durch die parallel betreibbaren Dosierköpfe ist es möglich, innerhalb eines Druckvorgangs verschiedene Flüssigmaterialien zu kombinieren. Höchste Dosiergenauigkeit wird dabei durch Linearachsen und die integrierte Echtzeitsteuerung sichergestellt. Das Segmentieren der Struktur und das Zuweisen an die einzelnen Dosierventile wird im STL-Modell hinterlegt und von der Slicer-Software korrekt im Dosierpattern umgesetzt. Eine am Roboterkopf mitfahrende Kamera erkennt die exakte Dosierposition und dient gleichzeitig zum Kalibrieren des Dosiersystems. Funktionale Strukturen zuverlässig drucken Für das Fertigen von Multimaterial-Designs spielen neben präziser Anlagentechnik auch die verwendeten Materialien eine entscheidende Rolle. Diese werden im Druckprozess auf der Infotech-Anlage flüssig aufgetragen und mit UV-Licht ausgehärtet. Die effektiv aufgetragene Schichtdicke wird dabei mit einer berührungslosen Höhenmessung ermittelt. Damit kann bei Bedarf der Arbeitsabstand der Dosiereinheiten dynamisch korrigiert werden. Zum Aushärten fährt der in der Anlage montierte UV-Lampenkopf die zuletzt dosierte Kontur nach. Das Material erreicht damit sofort seine Endfestigkeit. Das Besondere an den Flüssigmaterialien von DELO sei ihre gute Kombinierbarkeit und ihr funktionaler Charakter, so die Pressemitteilung. Aufgrund ihrer ähnlichen chemischen Eigenschaften bauen die Druckmaterialien eine sehr gute Haftung zueinander auf und zeigen im ausgehärteten Zustand isotrope Eigenschaften in alle Druckrichtungen. Zudem bringen sie Funktionen wie Transparenz, Leitfähigkeit oder Flexibilität mit. Mit den DELO-Materialien können somit Bauteile mit verschiedenen Funktionen zuverlässig drucken lassen – zum Beispiel Teile mit festen und flexiblen oder transparenten und schwarzen Bereichen. Strukturen mit Wandstärken von unter 500 µm können ebenso realisiert werden wie komplexe Strukturen mit Überhängen oder Hinterschneidungen.
