Programmierbarer Power-Management-Baustein spart Platz

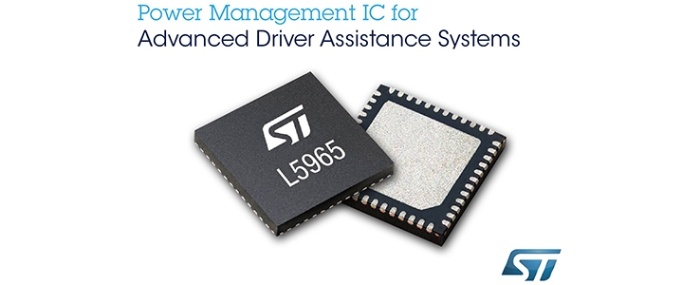

Der L5965 von STMicroelectronics ist ein für Automotive-Anwendungen vorgesehener Power-Management-IC (PMIC) mit sieben Ausgängen, mit dem sich kompaktere und zuverlässigere elektronische Steuergeräte für Bildverarbeitungs-Systeme und andere Anwendungen in Kraftfahrzeugen realisieren lassen.

Das ist eine Produktankündigung von STMicroelectronics. Allein der Emittent ist für den Inhalt verantwortlich.
Mit seinen registerprogrammierbaren Ausgangsspannungen, seinen Sequencing-Features und seinen integrierten Funktionssicherheits-Mechanismen eignet sich der Baustein für Betrieb direkt am Bordnetz. Dank seiner sieben geregelten Ausgangsspannungen kann ein einziger L5965 die Stromversorgung eines kompletten kamera- oder radarbasierten Fahrassistenzsystems mit Sensoren, Speicher-ICs, einem Prozessor und CAN-Interfaceschaltungen übernehmen. OTP-Zellen (One-Time Programmable) zum Festlegen der Ausgangsspannung und für das Sequencing gestatten ein flexibles Konfigurieren des PMIC für eine Vielzahl von Fahrassistenzsystemen (Advanced Driver Assistance Systems, ADAS) und anderen Automobil-Anwendungen. Die Eignung des L5965 für den Betrieb direkt am Kfz-Bordnetz gestattet den Einsatz ohne gesonderten Vorregler. Wegen der per Register programmierbaren Ausgangsspannungen werden außerdem keine Widerstände zum Festlegen der Spannungen benötigt, und die in den Chip integrierten Regler kommen ohne externe Kompensationsschaltungen aus. Der so erzielte, geringere Aufwand an externen Bauelementen spart nicht nur Platz und senkt die Materialkosten, sondern kommt auch der Zuverlässigkeit des Systems zugute und verbessert die Genauigkeit, da Schwankungen durch Umgebungseinflüsse auf externe Bauelemente vermieden werden. Die integrierten Features für die funktionale Sicherheit sind gemäß der Norm ISO 26262 konzipiert und ermöglichen es den Systemen, die Anforderungen bis zum Automotive Safety Integrity Level (ASIL) D zu erfüllen. Zu den gebotenen Mechanismen gehören ein Fehlerstatus-Pin, Spannungswächter, Masseverlust-Komparatoren, analoge und digitale BIST-Funktionen (Built-In Self Test) und Temperaturwächter. ST fährt derzeit die Produktion des L5965 hoch. Muster sind in einem kleinen, kostengünstigen und ohne Kühlkörper auskommenden QFN-48-Gehäuse mit Maßen von 7 mm x 7 mm verfügbar. Die vorläufigen Preise beginnen bei 3,59 US-Dollar (ab 1.000 Stück). Weitere Informationen gibt es auf http://www.st.com/auto-pmic-L5965
