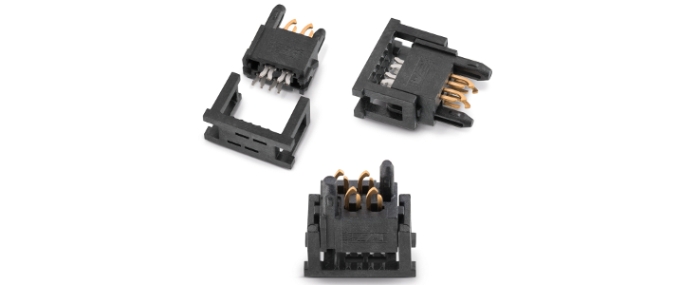

Würth Elektronik eiSos stellt mit „REDFIT IDC SKEDD Stecker WR-WST“ eine neue Produktfamilie vor: Lötfreie, platzsparende und mehrfach steckbare Steckverbinder zur Signalübertragung.

Das ist eine Produktankündigung von Würth Elektronik eiSos GmbH & Co. KG. Allein der Emittent ist für den Inhalt verantwortlich.
Der Hersteller elektronischer und elektromechanischer Bauelemente nutzt für dieses innovative Produkt die patentierte SKEDD-Technologie der Schwesterfirma Würth Elektronik ICS. REDFIT IDC ist in Versionen mit 4 bis 20 Pins erhältlich und für dauerhaften Einsatz auf der Platine ebenso geeignet wie für temporäre Verbindungen zum Programmieren und Debugging. REDFIT IDC ist ein lötfreier Steckverbinder mit SKEDD-Kontakten in Direktstecktechnik. Der Steckverbinder wird von Hand direkt in die durchkontaktierten Bohrlöcher auf der Platine gesteckt. Auf Buchsen und die dafür erforderlichen Lötprozesse kann verzichtet werden. Der REDFIT IDC SKEDD Steckverbinder spart den Gegenstecker – ein komplettes Bauteil – ein. Dadurch reduzieren sich Montage- und Prozesskosten. Platzsparendes Design Besonders bei miniaturisierten Baugruppen ist es bezogen auf die Bauhöhe sehr vorteilhaft, auf zusätzlichen Bauraum für eine Stiftleiste oder andere Anschlusskomponenten zu verzichten. Bei „REDFIT IDC SKEDD Steckern“ wird auf der Platine nur das Layout für den Steckverbinder vorgesehen, es entsteht keine zusätzliche Raumanforderung oberhalb der Platine. Die Anbindung des SKEDD-Steckverbinders an das Flachbandkabels erfolgt mittels Schneidklemmtechnik. Die Kunststoffführungen an der Unterseite des Gehäuses sind länger als die Kontakte. Damit werden Kurzschlüsse auf der darunterliegenden Platine verhindert. Unterschiedlich dicke Führungsstifte gewährleisten eine verpolsichere Kontaktierung beim unkomplizierten werkzeuglosen Stecken und Lösen der SKEDD-Verbinder. Je nach Applikation sind zehn oder bis zu 25 Steckzyklen spezifiziert. Das Kunststoffgehäuse des „REDFIT IDC SKEDD Steckers WR-WST“ ist aus halogenfreiem LCP (Liquid Crystal Polymer) der Brennbarkeitsklasse UL94-V0. Die spezifizierte Betriebstemperatur reicht von -25 bis zu +105 °C. Das Kontaktmaterial, eine Kupferlegierung, ist auf der SKEDD-Seite vergoldet und Schneidklemmseitig verzinnt. Die SKEDD-Kontakte des zweireihigen Steckverbinders sind im Rastermaß 2,54 mm versetzt angeordnet. Kabelseitig erfolgt die Anbindung an ein Flachbandkabel mit AWG 28 und 1,27 mm Rastermaß. Weitere technische Merkmale sind ein Nennstrom von 1,0 A pro Pin, eine Betriebsspannung von 100 V, ein Isolationswiderstand >1 000 MΩ, eine Spannungsfestigkeit von 500 Vac/min sowie ein Übergangswiderstand von maximal 10 mΩ. Mehrfach steckbar und lösbar „Die robusten REDFIT IDC SKEDD Stecker sind ideal für alle Anwendungen, in denen eine stabile und zugleich platzsparende Signalverbindung benötigt wird. Hinzu kommen die Fälle, in denen eine wiederlösbare Verbindung werkzeuglos gewartet werden soll. Ein besonders vorteilhaftes Szenario ist die zwischen einem Debugger und einem Mikrocontroller. Wo Firmware nicht vor der Bestückung aufgespielt wird, musste bisher eine Buchse auf die Platine gelötet werden – ein Bauteil, das in der Regel nur ein einziges Mal benutzt wird. Hier spart unser SKEDD-Stecker Material, Bauhöhe und Kosten“, erläutert Daniel Kübler, Business Development Manager bei Würth Elektronik eiSos. Der REDFIT IDC SKEDD Steckverbinder ist ab sofort mit 4, 6, 8, 10, 12, 14, 16, 18 oder 20 Pins in beliebigen Stückzahlen ab Lager verfügbar. Kostenlose Muster können angefragt werden.
