© Analog Devices Produkte | 12 März 2018

96% Spitzenwirkungsgrad bei exzellentem thermischen Verhalten

Analog Devices kündigt den Power by Linear™ LTM4662 an, einen abwärts regelnden 15-A-Zweifach- oder 30-A-Einfach-µModule-Regler in einem BGA-Gehäuse mit einer exponierten Spule zur verbesserten Abführung der Verlustleistung.
Das ist eine Produktankündigung von Analog Devices Inc.. Allein der Emittent ist für den Inhalt verantwortlich.
Die anderen Komponenten, die MOSFETs, DC/DC-Controller und unterstützende Bauteile sind vergossen und der gesamte Baustein ist in einem 11,25 mm x 15 mm x 5,74 mm großen BGA-Gehäuse untergebracht. Bei eingeschränktem Luftstrom wird der LTM4662 trotzdem gut gekühlt, weil die Spule die Wärme von der Leistungsstufe direkt an die Umgebungsluft abführt. Der LTM4662 erzielt bis zu 96% Spitzenwirkungsgrad, was es ihm erlaubt, bei 70 °C Umgebungstemperatur und einem Luftstrom von 200 LFM, kontinuierlich volle 30 A von 12 VIN auf 1,0 VOUT zu liefern.

Mit dem Zweifachausgangs-Regler-Design, den geringen Gehäuseausmaßen und der präzisen Spannungsregelung, erfüllt der LTM4662 die Anforderungen von dicht gepackten Systembaugruppen an eine geringe benötigte Leiterplattenfläche zur Stromversorgung von Bausteinen mit geringem Spannungs- und hohem Strombedürfnis, wie FPGAs, ASICs, Mikroprozessoren und GPUs. Die Anwendungen schließen PCIe-Baugruppen, die Kommunikations-Infrastruktur, auf Cloud-Computing basierende Systeme aber auch medizintechnische und industrielle Ausrüstungen sowie Test & Messequipment mit ein.

Besuchen Sie die Produktseite des LTM4662 mit der Möglichkeit, das Datenblatt herunterzuladen sowie Muster und Evaluation-Boards zu bestellen: www.linear.com/product/LTM4662

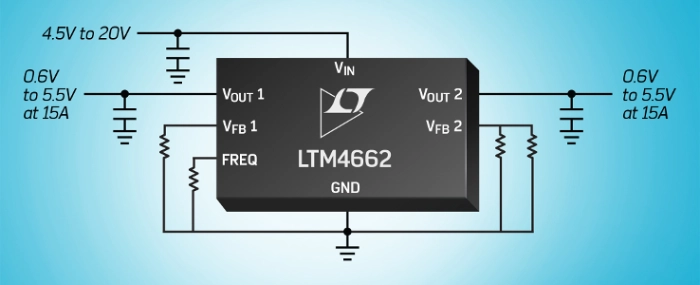

Der LTM4662 arbeitet an einem Eingangsspannungsbereich zwischen 4,5 V bis 20 V. Mit einer zusätzlichen externen Hilfsspannung von 5 V kann der Baustein auch mit 2,375 V arbeiten. Die Ausgangsspannungen sind von 0,6 V bis 5,5 V einstellbar, was es dem Baustein erlaubt, nicht nur die niedrigen Spannungen für digitale Komponenten zu generieren, sondern auch 2,5 V, 3,3 V und 5 V, die üblicherweise als Systembusspannungen benötigt werden. Der DC-Fehler der Ausgangsspannung liegt garantiert bei ± 1,5% über Leitung, Last und Temperatur (- 40 °C bis 125 °C). Zwei LTM4662 können parallel betrieben werden und zusammen einen Laststrom von 60 A liefern. Darüber hinaus kompensieren die Remote-Sense-Verstärker an beiden Ausgängen den Spannungsabfall, der von der Leitungsimpedanz auf der Leiterplatte auf Grund von großen Lastströmen herrührt.

Der LTM4662 besitzt eine wählbare interne oder externe Kompensierung der Rückkoppelschleife, was es dem Anwender ermöglicht, die Stabilität der Regelschleife und die Reaktion auf Spannungsspitzen zu optimieren und gleichzeitig die Anzahl der Ausgangskondensatoren zu minimieren.

Die Schaltfrequenz des LTM4662 kann mit einem Widerstand zwischen 250 kHz und 1 MHz programmiert und für rauschempfindliche Applikationen mit einem externen Takt zwischen 250 kHz und 1 MHz synchronisiert werden.

Der LTM4662 arbeitet im Betriebstemperaturbereich von – 40 °C bis 125 °C. Weitere Informationen findet man unter: www.linear.com/product/LTM4662.

Kenndaten des: LTM4662
  • 15-A-Zweifach- oder 30-A-Einfachausgang
  • Weiter Eingangsspannungsbereich: 4,5 V bis 20 V (2,375 VMIN mit CPWR-Bias)
  • Ausgangsspannungsbereich: 0,6 V bis 5,5 V
  • ± 1.5% maximaler Gesamt-DC-Ausgangsfehler
  • Bis zu 96% Wirkungsgrad
  • Mehrphasen-Stromaufteilung
  • Differentielle Remote-Sense-Verstärker an jedem Kanal
  • Interne oder externe Kompensierung
  • Verfügbare Oberflächen der BGA-Anschlüsse: SAC305 (RoHS) & SnPb (63/37)

Preise & Verfügbarkeit

ProductProduktionsmengenPreis pro 1,000 StückGehäuse
LTM4662Ab sofortAb $18.8511,25 mm x 15 mm x 5,74 mm großes BGA
