Rohde & Schwarz erweitert MXO-Oszilloskope um 3-Phasen-Leistungsanalyse
Der Münchner Mess- und Funktechnikspezialist Rohde & Schwarz stattet seine MXO-Oszilloskope mit Funktionen zur 3-Phasen-Leistungsanalyse aus. Das teilte das Unternehmen am 23. Juli mit. Nach Unternehmensangaben können Entwickler damit dreiphasige Stromversorgungssysteme, elektrische Antriebe und Wechselrichter untersuchen. Die ermittelten Leistungswerte lassen sich dabei direkt den zugrunde liegenden Spannungs- und Stromverläufen zuordnen.
Leistungsanalyse und Fehlersuche in einem System

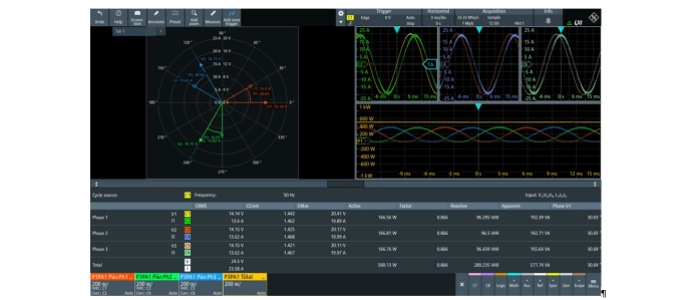

Die Software wertet die vom Oszilloskop erfassten Spannungs- und Stromsignale gemeinsam aus und leitet daraus die Leistungsdaten des dreiphasigen Systems ab. Laut Mitteilung unterstützt ein Einrichtungsassistent bei der Zuordnung der Spannungstastköpfe und Stromzangen zu den jeweiligen Kanälen und prüft die Verdrahtung. Die Signalverläufe bleiben während der Auswertung sichtbar und stehen damit für die weitere Fehlersuche zur Verfügung.
Auf Basis dieser Daten berechnet die Software unter anderem Wirkleistung, Blindleistung, Gesamtleistung und Leistungsfaktor. Nach Festlegung der Eingangs- und Ausgangskonfiguration lässt sich außerdem der Wirkungsgrad bestimmen. Nach Angaben von Rohde & Schwarz können Entwickler außerdem Oberschwingungen und Verzerrungen untersuchen. Fallen bei der Leistungsmessung Unregelmäßigkeiten auf, lassen sich diese im zeitlichen Verlauf mit Schaltvorgängen, Transienten, Steuersignalen oder Kommunikationsabläufen abgleichen.
Damit übernimmt das Oszilloskop Aufgaben, für die bislang häufig ein separates Leistungsanalysegerät erforderlich war. Entwickler können zunächst das Leistungsverhalten eines Systems bewerten und anschließend anhand der aufgezeichneten Signale nach der Ursache von Abweichungen suchen. Nach Einschätzung von Rohde & Schwarz die Entwicklung und Fehlersuche bei dreiphasigen Stromversorgungssystemen, Antrieben und Wechselrichtern erleichtern.
