Schnelle optische Inspektion von Steckern auf elektronischen Baugruppen

Die PlatiScan GmbH mit Sitz in Herrenberg bei Stuttgart stellt mit PlatiScan ConnectorTest ein automatisches System für die schnelle optische Inspektion von einzelnen Steckverbindern auf elektronischen Baugruppen und ganzen Steckergruppen auf Backplanes vor.

{{functions.webify.editors-note}} Diese Pressemitteilung ist Teil unserer productronica 2013 Berichterstattung.
PlatiScan GmbH Munich, November 12 – 15th, 2013 Hall A1, Booth 341 Hall A1, Booth 135 (ATX Hardware) New Munich Trade fair

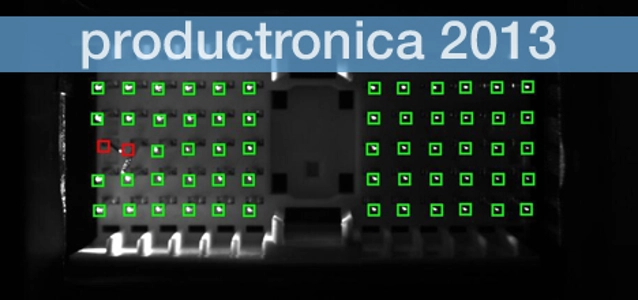

PlatiScan arbeitet durch spezielle Software-Algorithmen ähnlich wie eine manuelle Sichtprüfung und kann innerhalb kurzer Zeit sehr viele Stecker auf fehlende, verbogene oder beschädigte Pins überprüfen. Zudem kann kontrolliert werden, ob die Stecker-Codierung an der richtigen Stelle ist, und ob zusätzliche Komponenten korrekt bestückt sind. Das von einer hochauflösenden Kamera aufgenommene Bild wird mit speziellen Algorithmen analysiert. Erkannte Fehler werden graphisch auf dem Bildschirm angezeigt oder in einem Fehlerreport zusammengefasst. Je nach Anforderung stehen unterschiedliche Kameras mit Auflösungen von 0,3 bis 18 Megapixel zur Auswahl. Für große Testobjekte, wie beispielsweise komplette Backplanes, lassen sich mehrere PlatiScan-Module kaskadieren. Die Standardversion eignet sich für Baugruppen bis zu einer Größe von 590 mm x 530 mm. PlatiScan ist modular aufgebaut und in verschiedenen Konfigurationen und für unterschiedliche Anwendungsbereiche erhältlich. Neben der Überprüfung von Steckerpins ist auch ein Test von LEDs, Displays oder der Bestückung von Baugruppen möglich. Aufgrund der schnellen Auswertung lassen sich sehr viele Pins oder LEDs innerhalb kurzer Zeit überprüfen. Die Testzeit pro Pin liegt bei etwa 8 bis 16 Millisekunden. Besonders hervorzuheben ist die einfache Bedienung des Systems und die schnelle Erstellung von Testprogrammen. PlatiScan ist als eigenständiges System, direkt in einen Testadapter integriert oder in einer vollautomatischen Inline-Fertigungslinie einsetzbar.
