KOMPAKTE PHOTOELEKTRISCHE SENSOREN DER MARKE PANASONIC
Die Automatisierung von Produktions- oder Vertriebsprozessen erfordert oft Sensoren, die nicht nur präzise, sondern auch miniaturisiert sind, um die Erkennung, Zählung und Positionierung von Objekten in relativ engen Räumen, z. B. Förderlinien, innerhalb von Maschinen usw. zu ermöglichen. Natürlich ist auch zu beachten, dass solche Sensoren oft zur Überwachung des Betriebs oder zur Steuerung von Mechanismen oder Antrieben eingesetzt werden.
Unabhängig von der Anwendung sucht der Käufer nach bewährten und langlebigen Lösungen mit der schnellstmöglichen Reaktionszeit und schließlich Kompaktheit. Genau in diesem Segment sind Produkte aus der PM- und EX-Serie von Panasonic positioniert.
In dieSPALTSENSORENsem Artikel behandeln wir Themen wie:

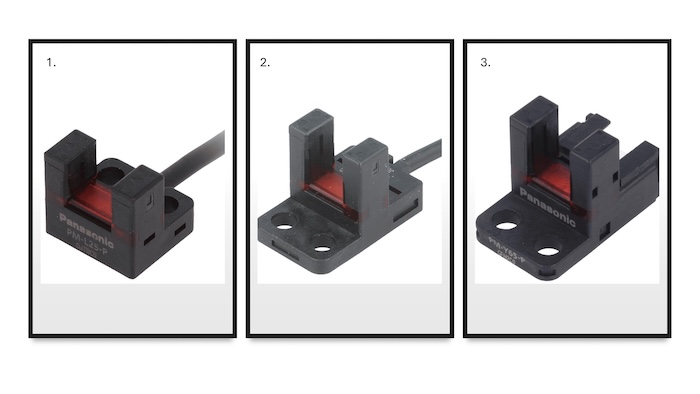

SPALTSENSOREN
Die Anwendungen von Spaltsensoren sind vielfältig; sie werden sowohl für die Positionierung als auch zur Erkennung der Position sich bewegender Elemente (anstelle von Endschaltern) sowie für das Zählen von Umdrehungen oder sogar zur Bestimmung des Ablenkwinkels verwendet. Dieser Sensortyp wird von Panasonic in drei Serien angeboten: PM-25, PM-45 und PM-65, wobei Produkte der ersten beiden Serien einen höheren Schutzgrad (IP64) aufweisen. Die besonderen Merkmale jeder Serie lassen sich wie folgt zusammenfassen:
- einfache Montage mittels M2- oder M3-Schrauben;
- kleinste Abmessungen;
- fest verkabelter Ausgang ersetzt durch einen Stecker (CN-14A).
PM-Spaltsensoren können mit Spannungen von 5 V bis 24 V DC betrieben werden. Sie verfügen über einen Schutz gegen Verpolung der Stromversorgung und des Ausgangsanschlusses; die eingebaute Schaltung enthält außerdem einen Signalverstärker. Die Module besitzen Transistorausgänge (NPN oder PNP), die im DARK-ON- oder LIGHT-ON-Betriebarbeiten. Zusätzlich zeigen die Sensoren ihren Status mittels einer LED an, die in einem halbtransparenten Gehäuse montiert ist. Die Sensoransprechzeit beträgt 20 µs im LIGHT-ON-Modus und 80 µs im DARK-ON-Modus. Die maximale Ausgangssignalfrequenz erreicht 3 kHz. Unabhängig von der Variante beträgt die Öffnungsgröße zwischen Sender und Empfänger stets 6 mm. Panasonic bietet 7 Produktformate an, bezeichnet durch Profilsilhouetten mit den Buchstaben F, K, L, R, T, U und Y. Zur Verstärkung der Konstruktion werden die empfindlichsten Teile mit Epoxidharz ausgefüllt.

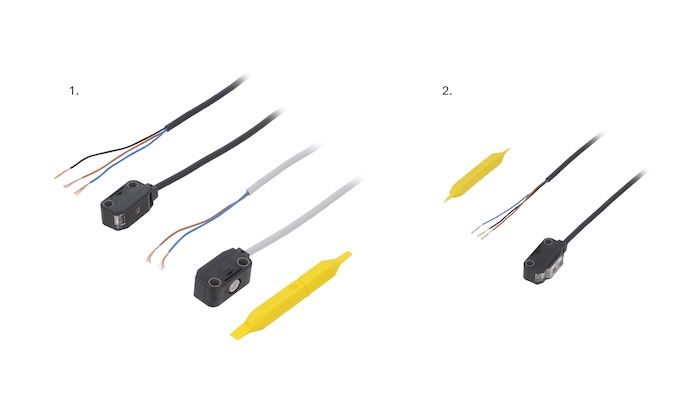

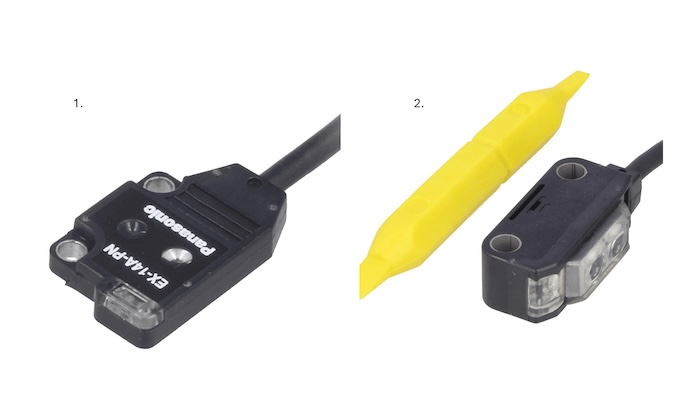

EX-10- UND EX-20-SERIE SENSOREN
Für Anwendungen, die die Objekterkennung über längere Distanzen (bis zu 2 m) erfordern, entwickelte Panasonic die Sensorserien EX-10 und EX-20. Sie besitzen ähnliche Parameter, die sich wie folgt charakterisieren lassen:
- ultrakompakte Abmessungen;
- die Möglichkeit zur Empfindlichkeitsanpassung (Einsteller im Lieferumfang enthalten). Beide Gruppen umfassen Modelle, die reflexiv sind (der vom Sensor ausgesendete Strahl kommt zum Modul zurück, wo er erkannt wird) sowie in Sender-Empfänger-Paaren.
Ein markantes Unterscheidungsmerkmal der EX-Sensoren gegenüber den PM-Sensoren ist deren sehr hoher Schutzgrad: IP67, der Schutz gegen die meisten Umwelteinflüsse, insbesondere Staub und Wasserdampf, bietet. Die Module benötigen eine Versorgungsspannung von 12…24 V DC (maximaler Betriebsstrom beträgt 50 mA). Die Ausgänge sind als werksseitig vormontierte Kabel (ohne Stecker an den Enden) ausgeführt und haben eine Transistorkonfiguration in NPN oder PNP. Je nach Modell arbeitet der Sensor im LIGHT-ON- oder DARK-ON-Modus. Die Ansprechzeit überschreitet nicht 500 µs.
Die von Panasonic verwendeten Lichtstrahlen und Sensoren sind präzise genug, um Objekte mit einer Kontur von nur 0,5 mm zu erkennen – es ist jedoch notwendig, die Spezifikation eines bestimmten Modells zu überprüfen. Die maximale Reichweite variiert ebenfalls und reicht von 14 mm bis 2 m. Ein Vorteil dieser Sensoren ist ihre verringerte Empfindlichkeit gegenüber Störungen, die von Leuchtstofflampen und anderen intensiven Lichtquellen ausgehen. Solche Parameter erlauben den Einsatz der EX-Sensoren sogar in Industriezweigen, in denen eine hohe Präzision erforderlich ist, z. B. in Leiterplattenfertigungsanlagen und sogar bei der Herstellung integrierter Schaltkreise.
