Displays im Elektronikdesign: Technologien, Trends und Auswahlkriterien

Wie Entwickler zwischen LCD, OLED und E-Paper die richtige Entscheidung treffen. Displays sind heute ein zentraler Bestandteil elektronischer Systeme – weit über klassische Visualisierungsaufgaben hinaus. Sie beeinflussen die Interaktion mit Geräten, die Energieaufnahme, das thermische Design und nicht zuletzt die Gesamtarchitektur einer Anwendung. Ob in Embedded-Systemen, Medizingeräten, Test-Equipment oder mobilen Geräten: Entwickler müssen früh im Designprozess festlegen, welche Displaytechnologie zum Einsatz kommt. Diese Entscheidung wirkt sich direkt auf Hardware, Software und mechanische Integration aus – und lässt sich später nur mit erheblichem Aufwand korrigieren.

Technologieauswahl: Zwischen Performance, Energie und Kosten

Die drei dominierenden Displaytechnologien – LCD, OLED und E-Paper – unterscheiden sich grundlegend in ihrem physikalischen Aufbau und damit auch in ihren Eigenschaften.

LCDs sind nach wie vor die am weitesten verbreitete Lösung. Sie bieten ein gutes Verhältnis aus Kosten, Auflösung und Verfügbarkeit. Allerdings benötigen sie immer eine Hintergrundbeleuchtung, was sich auf Energieverbrauch und Bauhöhe auswirkt.

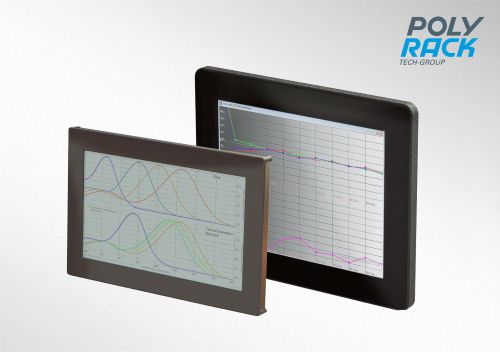

Abb 1: Vor allem bei mobilen Geräten, die klein und leicht sein sollen, sowie ohne externe Stromversorgung auskommen müssen, sind Backlights nicht die optimale Wahl – zu viel Platz und Energie wird benötigt. Eine Alternative bieten hier reflektive Lösungen, die das einstrahlende Sonnenlicht zur Aufhellung der Displayanzeige nutzen.

OLED-Displays hingegen sind selbstleuchtend und ermöglichen dadurch hohe Kontraste, schnelle Reaktionszeiten und sehr kompakte Bauformen. Sie eignen sich besonders für Anwendungen mit anspruchsvoller Visualisierung oder begrenztem Bauraum. Zu berücksichtigen sind jedoch höhere Kosten sowie potenzielle Alterungseffekte bei bestimmten Einsatzprofilen.

E-Paper verfolgt einen anderen Ansatz: Inhalte bleiben auch ohne Energiezufuhr sichtbar. Das macht diese Technologie extrem effizient, insbesondere für batteriebetriebene Geräte mit statischen Anzeigen. Einschränkungen ergeben sich bei Bildwechselzeiten und dynamischen Inhalten.

Die Wahl der Technologie ist daher immer ein Kompromiss zwischen mehreren Faktoren – und sollte nicht isoliert, sondern im Kontext des gesamten Systems betrachtet werden.

Systemarchitektur: Displays treiben die Anforderungen

Mit steigender Funktionalität elektronischer Systeme wachsen auch die Anforderungen an Displays. Moderne Anwendungen verlangen häufig hochauflösende, farbintensive und reaktionsschnelle Anzeigen, die komplexe Daten visuell aufbereiten.

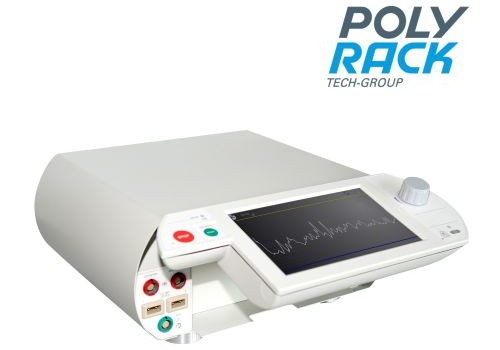

Abb 2: Hoher Kontrast und Helligkeit, dazu spritzwassergeschützt, leicht zu reinigen und mit Handschuhen zu bedienen – das sind die wichtigsten Eigenschaften von Displays für den Einsatz in der Medizin.

Das wirkt sich direkt auf die Systemarchitektur aus:

leistungsfähigere Prozessoren oder SoCs
höhere Speicheranforderungen
komplexere Grafik-Stacks
angepasste Schnittstellen (z. B. MIPI, LVDS, SPI)

Displays sind damit nicht mehr nur Peripherie, sondern definieren wesentliche Teile des Hardware- und Softwaredesigns. Eine frühzeitige Abstimmung zwischen Display, Recheneinheit und Software ist entscheidend, um Engpässe oder unnötige Kosten zu vermeiden.

Integration: Mechanik, EMV und Thermik zusammendenken

Neben der elektrischen Anbindung stellt die mechanische Integration eine zentrale Herausforderung dar. Displays beeinflussen das Gehäusedesign, die Wärmeabfuhr und die elektromagnetische Verträglichkeit des Gesamtsystems.

Insbesondere bei kompakten Geräten oder anspruchsvollen Umgebungsbedingungen müssen Entwickler mehrere Disziplinen gleichzeitig berücksichtigen:

Mechanik: Einbau, Dichtkonzepte, Frontintegration
EMV: Abschirmung und Störfestigkeit
Thermik: Wärmeentwicklung durch Backlight oder Elektronik
Optik: Entspiegelung, Kontrastoptimierung

Eine isolierte Betrachtung einzelner Komponenten führt hier schnell zu Zielkonflikten. Stattdessen ist ein ganzheitlicher Ansatz erforderlich, bei dem Display und Systemdesign eng verzahnt sind.

Lesbarkeit und Energieeffizienz im realen Einsatz

Ein oft unterschätzter Aspekt ist die tatsächliche Lesbarkeit im Einsatz. Während Datenblätter ideale Bedingungen beschreiben, müssen Displays in der Praxis unter wechselnden Lichtverhältnissen funktionieren.

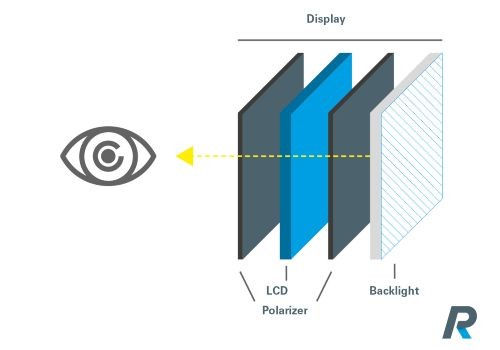

Bild 1: Transmissive Displaybeleuchtung eignen sich für In- und Outdoor, benötigen jedoch immer ein Backlight. Sie bieten das vergleichsweise beste Kontrastverhältnis, haben aber einen hohen Energiebedarf, was bei tragbaren Geräten die Akku-Laufzeit negativ beeinflusst.

Transmissive Displays liefern eine gleichmäßige Darstellung, sind aber auf aktive Beleuchtung angewiesen. Reflektive Technologien nutzen Umgebungslicht und sind dadurch besonders energieeffizient. Transflektive Displays kombinieren beide Ansätze und eignen sich für Anwendungen mit variierenden Lichtbedingungen.

Für Entwickler bedeutet das: Die Auswahl der Displaytechnologie muss immer im Zusammenspiel mit Energieversorgung und Einsatzumgebung erfolgen – insbesondere bei mobilen oder batteriebetriebenen Geräten.

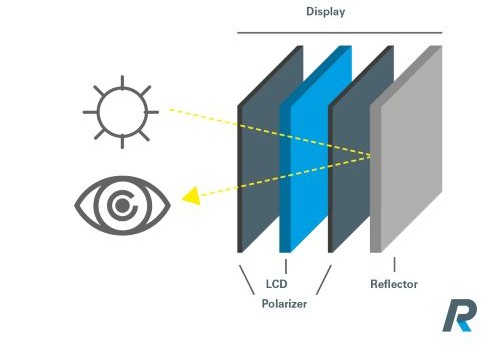

Bild 2: Eine externe Lichtquelle, wie Sonnen- oder Kunstlicht, benötigen reflektive Displays. Diese überzeugen vor allem bei Outdooranwendungen. Auch bei Preisschildern ist das die bevorzugte Technologie, aufgrund sehr geringer Bauhöhe und geringem Leistungsbedarf.

Supply Chain und Lifecycle: Ein unterschätzter Risikofaktor

Neben technischen Anforderungen gewinnt die langfristige Verfügbarkeit von Komponenten zunehmend an Bedeutung. Displays unterliegen vergleichsweise kurzen Innovationszyklen, und nicht jede Lösung ist über Jahre hinweg verfügbar.

Für Elektronikentwickler bedeutet das:

frühzeitige Bewertung der Lieferfähigkeit
Planung von Alternativen (Second Source)
Berücksichtigung von Abkündigungsrisiken

Ein robustes Design berücksichtigt diese Faktoren bereits in der Konzeptphase, um spätere Redesigns zu vermeiden.

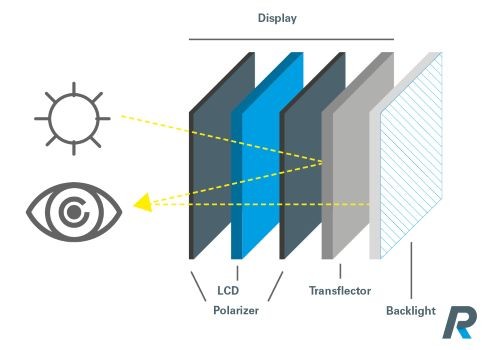

Bild 3: Ein Mix aus den beiden oberen Technologien stellt die transflektive Displaybeleuchtung dar. Sie benötigt ein Backlight, um bei schwindendem Umgebungslicht weiterhin lesbare Ergebnisse zu liefern. Beispiele wäre Smartwatches oder E-Book-Reader.

Drei Fragen für die Displayauswahl

1. Welche Anforderungen stellt die Anwendung?
Statische oder dynamische Inhalte, einfache Anzeigen oder komplexe Visualisierungen?
2. Unter welchen Bedingungen wird das System betrieben?
Innen- oder Außeneinsatz, variable Lichtverhältnisse, Temperatur- und Umwelteinflüsse?
3. Welche Systemparameter sind kritisch?
Energieverbrauch, Baugröße, Kosten, Verfügbarkeit und Lebensdauer?

Fazit: Displaywahl als Systementscheidung

Die Auswahl eines Displays ist keine isolierte Komponentenentscheidung, sondern ein zentraler Bestandteil des gesamten Elektronikdesigns. Sie beeinflusst Architektur, Integration, Energiebedarf und Lifecycle gleichermaßen.

Wer diese Faktoren frühzeitig berücksichtigt und interdisziplinär plant, kann Entwicklungsrisiken reduzieren und die Performance des Gesamtsystems nachhaltig verbessern.

Unternehmen wie die POLYRACK TECH-GROUP unterstützen Entwickler dabei, Displaylösungen nicht nur als Einzelkomponente zu betrachten, sondern als integralen Bestandteil einer durchdachten Systemarchitektur.

Autor: Steffen Rapp, Bereichsleitung Systemtechnik /

Head of Systems Technology, POLYRACK TECH-GROUP
