Kompakte SMD-Speicherinduktivitäten

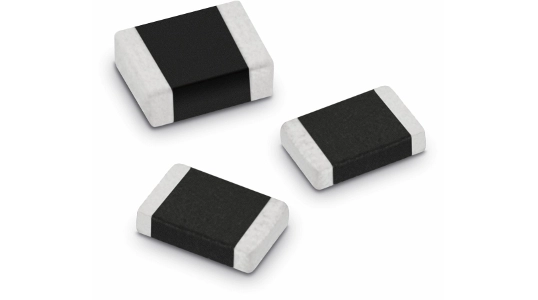

Einsatz finden die neuen Speicherinduktivitäten beispielsweise in hocheffizienten DC/DC-Schaltreglern mit geringem Platzbedarf. Die Baureihe WE-PMMI (Power Molded Multilayer Inductor) wird im Multilayer-Verfahren hergestellt. Durch das Drucken einer doppelten Silberlage konnte der RDC-Wert deutlich gesenkt werden. Die in den Bauformen 0806, 0805 LP und 0806 LP verfügbare Serie besitzt neben der hohen Strombelastbarkeit auch hohe Sättigungsstromwerte und ist durch den niedrigen RDC für effiziente Schaltregler mit Schaltfrequenzen bis zu 20 MHz geeignet. Sehr hohe Sättigungsströme Die WE-PMCI (Power Molded Chip Inductor) ist eine kompakte, gepresste Speicherinduktivität mit Drahtwicklung, verfügbar in fünf Baugrößen und drei Typen. Die Produktserie zeichnet sich durch exzellentes „Soft-Sättigungsverhalten“ aus und ist auch für portable Anwendungen mit Schaltfrequenzen bis über 20 MHz geeignet.
