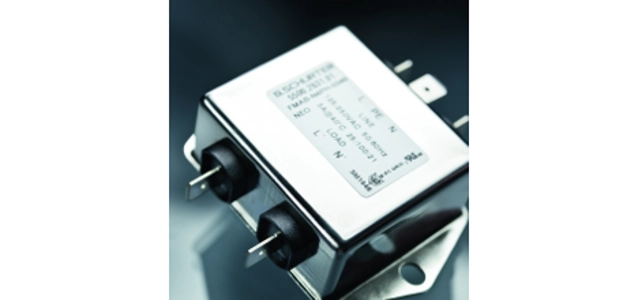

Kompaktes Einphasen-Filter für einen grossen Strombereich
Schurter erweitert die erfolgreiche Einbaufilter-Familie für Einphasen-Systeme FMAB NEO mit den neuen Designlinien P und Q.
Das ist eine Produktankündigung von SCHURTER AG. Allein der Emittent ist für den Inhalt verantwortlich.
Die neue Filterfamilie FMAB NEO bietet mit drei verschiedenen Filterdesigns grösstmögliche Flexibilität für jegliche Anforderungen. Design N besitzt zwei grosse X-Kondensatoren, welche eine hohe symmetrische Dämpfung im unteren Frequenzbereich gewährleisten. Das neue Design P besitzt zwei standard X-Kondensatoren für eine hohe symmetrische Dämpfung, während das Design Q mit einem X-Kondensator eine gute symmetrische Dämpfung bietet. Die ganze Filterfamilie verfügt über einen vergrösserten Temperaturbereich von -40 °C bis 100 °C.
Die neue Filterreihe besitzt glänzende Stahlgehäuse mit einem geschlossenen Filterboden. Dadurch wird das Filter wirkungsvoll komplett abgeschirmt, ganz gleich wie es montiert wird. Die Filterserie ist besonders geeignet für Geräte mit hohen symmetrischen Störungen wie beispielsweise Geräte mit Halbleiter, welche grosse Leistungen regeln wie etwa professionelle Kaffeemaschinen, Geräte mit Warmwasseraufbereitung und alle Arten von Industrieelektronik. Auch für Medizinalgeräte und Haushaltgeräte sind die kompakten Filter gut geeignet.
Die Filterserie ist erhältlich mit Steckanschlüssen oder Gewindebolzen (30 A, 60 A Version). Optional gibt es Ausführungen mit Litzenkabelanschluss. Sie besitzen einen Metallflange für einfache Schraubmontage auf Gehäuse.
Die Baureihe ist für Stromstärken von 1 A bis 60 A bei 250 VAC gemäss IEC-Norm und UL-Norm ausgelegt. Sie hat die ENEC und cURus Zulassung und eignet sich für Anwendungen gemäss IEC 60950. Für medizinische Geräte gemäss IEC/UL 60601-1 sind Varianten mit kleinen Ableitströmen <80 µA (M80) oder ohne Ableitstrom <5 µA (M5) erhältlich.
Technische Daten:
- Einphasen Einbaufilter 250VAC
- Einstufen Filter mit hoher oder standard Dämpfung
- Filter in standard oder medizinal M5 / M80 Ausführung
- Nennströme: 1, 3, 6, 10, 12, 16, 20, 30, 60 A (ENEC / UL / CSA) at 40 °C
- Betriebstemperatur -40 °C bis 100 °C
- Schraubbefestigung auf Chassis von oben
- Steckanschlüsse 1 – 20 A, Gewindebolzen 30 A, 60 A, optional Litzenanschlüsse
- Für Anwendungen mit tiefen Umgebungstemperaturen
- Für Anwendungen mit hohen symmetrischen Störungen
- Industrielle Anwendungen
- Professionelle Küchengeräte
- Datacom Geräte
- Medizinal Geräte
