© Microchip Komponenten | 01 April 2016

Messungen niedriger Temperaturen werden noch genauer

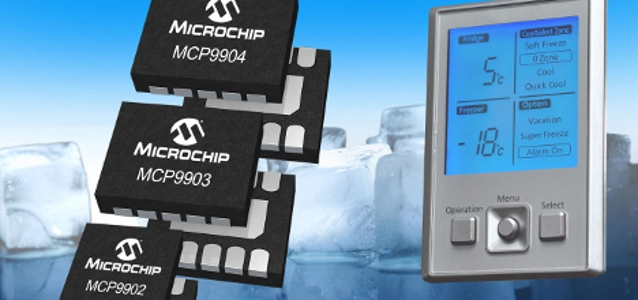

Microchip kündigt mit der Serie MCP990X eine Reihe von System Management Bus (SMBus) Temperatursensor-ICs zur Überwachung von bis zu vier Kanälen in kalten Außen- und Industrie-Anwendungen an.
Das ist eine Produktankündigung von Microchip. Allein der Emittent ist für den Inhalt verantwortlich.
Dazu zählen Gefrier- und Kühleinrichtungen, Basisstationen und Remote Radio Units. Mit ±1 °C maximaler Genauigkeit für externe und interne Dioden-basierte Temperaturmessungen von -40 bis +65 °C bieten diese ICs eine kostengünstige, flexible Lösung, die hohe Genauigkeit bei niedrigeren Temperaturen gewährleistet.

Zu den erweiterten Funktionen der MCP990X-Serie zählen eine Temperaturmessung mit einer externen Diode und Widerstandsfehlerkorrektur, die Spannungsabfälle vom Steckverbinder und langen Leiterbahnen kompensiert. Damit ist eine genaue Ablesung aus bis zu 50 cm Entfernung vom IC möglich. Injiziertes Systemrauschen von Komponenten wie DC/DC-Wandlern und Wechselrichtern für Hintergrundbeleuchtungen wird ebenfalls minimiert durch einen Abtast-Frequenzhopping-Filter, der ein einfacheres Platzieren und Routing ermöglicht. Die Kombination dieser Leistungsmerkmale mit Optionen für 2-, 3- und 4-Kanal-Temperaturüberwachung bietet zahlreiche Messmöglichkeiten für ein Gesamtsystem – und das mithilfe eines einzigen ICs.

Zu den kompakten Bausteinen, die weniger Platz auf der Leiterplatte einnehmen, kleinere Systemlösungen und ein besseres Produktdesign für temperaturkritische Anwendungen ermöglichen, zählt der 2 mm x 2 mm große 2-Kanal-Temperatursensor MCP9902. Der IC ist der kleinste Temperatursensor in Microchips Angebot und 33% kleiner als der vorherige 2-Kanal-Baustein. Auch ein 3 mm x 3 mm Gehäuse ist für den 3-Kanal-MCP9903- und den 4-Kanal-MCP9904-Temperatursensor erhältlich.

Microchip bietet auch das Evaluierungsboard MCP9902 (ADM00615) an, das die Entwicklung mit dem Niedrigtemperatursensor MCP9902 vereinfacht. Das Board ist zum Preis von 35 US-$ erhältlich.

Alle drei Bausteine der MCP990X-Reihe stehen ab sofort als Muster und in Serienstückzahlen zur Verfügung. Der MCP9902 wird im 8-poligen, 2 mm x 2 mm WDFN-Gehäuse ausgeliefert. Der MCP9903 und MCP9904 werden im 10-poligen, 3 mm x 3 mm DFN-Gehäuse ausgeliefert.
