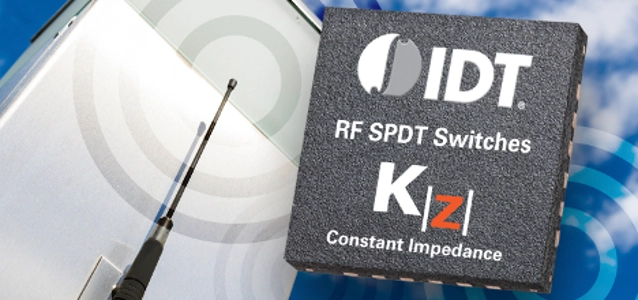

© IDT
Komponenten |

IDT erhöht die Leistungsfähigkeit von HF-Schaltern

Integrated Device Technology, Inc. stellt den branchenweit ersten Single-Pole, Double-Throw (SPDT) HF-Schalter vor, der auf der zum Patent angemeldeten Konstant-Impedanztechnik KZ basiert.

Das ist eine Produktankündigung von Integrated Device Technology, Inc.. Allein der Emittent ist für den Inhalt verantwortlich.
Der IDT F2923 bietet eine niedrige Einfügungsdämpfung und eignet sich für verschiedene HF-Anwendungen wie Basisstationen (2G, 3G, 4G, 5G), Wireless Backhaul, CATV und tragbare Geräte. Die KZ-Funktion regelt alle Port-Impedanzen wenn zwischen HF-Ports umgeschaltet wird. Dabei bleibt die Rückflussdämpfung erhalten. Standard-Schalter ohne KZ erzeugen beim Schalten von HF-Pfaden ein hohes Stehwellenverhältnis (VSWR; Voltage Standing Wave Ratio), da die Impedanz des Schalters während des Schaltvorgangs nicht ordnungsgemäß geregelt wird. VSWR verringert die Leistungsfähigkeit des Systems und die Zuverlässigkeit. Zu den Vorteilen der KZ-Technik in dynamischen oder „Hot-Switching“-Anwendungen zählen:
  • minimiertes Switched Tx/Rx Synthesizer Pulling und geringe Erholzeiten in TDD-Systemen,
  • Vermeiden von Schäden und fehlerinduzierenden Transienten beim Schalten zwischen zwei HF-Bauteilen wie PAs, Treibern und LNAs,
  • minimierte Transientenamplitude und Phasenfehler auf dem/den nicht geschalteten Pfad/en, wenn ein Pfad eines Verteilungsnetzwerks umgeschaltet wird, z.B. ein 3-dB-Koppler oder ein 4-Wege-Splitter.
„Mit diesem neuesten SPDT-Schalter heben wir unsere neue KZ-Technik hervor, mit der sich die Hot-Switching Performance erheblich verbessert“, erklärte Chris Stephens, General Manager der RF Division bei IDT. „Der F2923 demonstriert erneut unsere führende Position bei bedeutenden HF-Neuerungen, die Entwickler benötigen.“ Neben der KZ-Technik bieten die HF-Schalter auch:
  • eine Einfügungsdämpfung von nur 0,48 dB bei 2 GHz,
  • einen IIP3-Wert von mehr als 66 dBm @ 2 GHz,
  • eine führende Isolation von 74 dB bei 2 GHz.
Die KZ-Technik deckt einen weiten Frequenzbereich von 300 kHz bis 8000 MHz ab und garantiert, dass der Schalter eine nahezu konstante Impedanz (VSWR < 1,4:1 im Vergleich zu 9:1 bei Standardschalten) aufweist, wenn von einem HF-Port auf einen anderen umgeschaltet wird. Dabei werden die Isolation, Linearität oder die Einfügungsdämpfung nicht beeinträchtigt. Der F2923 wird mit einer positiven Versorgungsspannung von 3,3 V betrieben und unterstützt die Standard-Steuerlogikpegel 1,8 und 3,3 V.
