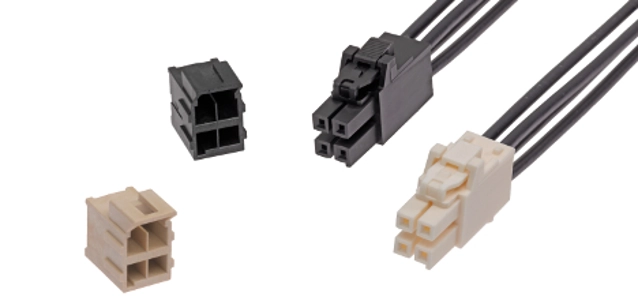

Neueste Molex Leistungssteckverbinder Ultra-Fit

RS Components hat die neuen Molex Ultra-Fit Leistungssteckverbinder vorgestellt.

Das ist eine Produktankündigung von RS Components GmbH. Allein der Emittent ist für den Inhalt verantwortlich.
Sie verfügen über die vorteilhaften Eigenschaften der Fit-Familie mit zuverlässiger Zusammenfügung der Kontakte und platzsparenden Gehäusen für Verbindungen zwischen Kabeln und Leiterplatten und sind für Ströme bis zu 14 A geeignet. Damit sind sie ideal für Anwendungen in Haushaltsgeräten, Automobilelektrik, Industrieautomation, Medizintechnik, Beleuchtung und Telekommunikation. Die neuen Ultra-Fit™-Verbindungssysteme mit 3,5-mm-Raster erweitern das Produktprogramm der Fit-Serien Mega-Fit™ mit 5,7-mm-Raster, und bis zu 23 A pro Schaltkreis, Mini-Fit™ mit 4,2 mm und bis zu 13 A sowie Micro-Fit™ mit 3 mm und bis zu 5 A. Ultra-Fit™-Verbindungssysteme sind, wie die anderen Modelle der Fit-Serien, mit Kontaktschnittstellen mit sechs unabhängigen Kontaktpunkten (Split-Box-Kontaktdesign) ausgeführt. Sie bieten eine hohe Langzeit-Zuverlässigkeit und reduzieren durch geringe Einsteckkraft den Kraftaufwand bei der Montage. Mehrere Funktionsmerkmale dienen zur korrekten Zusammenfügung und Kontaktpositionssicherung (TPA), dadurch befindet sich der Kontakt vollständig im Gehäuse und die Möglichkeit des Herausrutschens von Kontakten wird deutlich reduziert. Darüber hinaus haben die Ultra-Fit™ Stecker um 17 % geringere Grundflächen als vergleichbare Leistungsstecker und sparen dadurch Platz auf Leiterplatten. Unterschiedliche mechanische Codierungs- und Farbcodierungsoptionen vermeiden Fehlmontagen bei der Fertigung oder Instandhaltung. So können mehrere Steckverbinder im selben Schaltkreis verwendet werden, ohne dass die Gefahr eines Überkreuzens von Verbindungen auftritt. Farbcodierte Gehäuse verhindern das Risiko einer Fehlsteckung. Gehäuse mit formschlüssiger Verriegelung und Anti-Verhakungsvorrichtung sorgen dafür, dass verbundene Steckverbinder sich nicht versehentlich voneinander lösen, und ein hörbares Klicken beim Verbinden stellt sicher, dass Verbindungen sauber eingerastet werden. Alle Leiterplattenstiftleisten und Kabelgehäuse sind vollständig isoliert und berührungssicher, was das Zusammenfügen und die Handhabung deutlich erleichtert. Durch die Kontaktpositionssicherung (TPA) befinden sich bei der neuen Ultra-Fit™-Serie und den anderen Fit-Serien die Kontakte vollständig im Gehäuse. Selbst wenn eine mechanische Arretierungsfunktion ausfällt, werden die Kontakte durch Selbsthaltekräfte fixiert.
