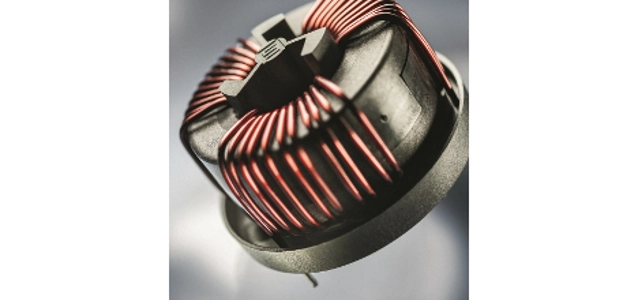

Stromkompensierte Drosseln für 1- und 3-Phasen Anwendungen

Schurter erweitert das umfangreiche Sortiment der stromkompensierten Drosseln mit einer neuen Reihe f├╝r Hochstrom- Anwendungen auf Leiterplatten.
Das ist eine Produktank├╝ndigung von Schurter. Allein der Emittent ist f├╝r den Inhalt verantwortlich.
Die neue DKIH-Serie ist erh├Ąltlich f├╝r 1- und 3-Phasen Anwendungen mit einem Nennstrom von 10 bis 50 A. Durch die offene Ausf├╝hrung sind die Drosseln kompakt und leicht. Ideal zur Unterdr├╝ckung von EMV-St├Ârungen erzeugt durch Leistungsanwendungen auf der Leiterplatte. Wie die meisten Elektronik-Baugruppen wird auch der Leistungsteil vermehrt mit diskreten Komponenten auf der Leiterplatte aufgebaut. Durch die hohe Integration von Bauteilen zum Erreichen einer kompakten Bauform k├Ânnen thermische Probleme aufgrund der hohen Str├Âme auf der Leiterplatte entstehen. Auftretende EMV-St├Ârungen k├Ânnen sich wegen der fehlenden r├Ąumlichen Trennung auf benachbarte Baugruppen auswirken. Deshalb ist ein kompaktes Filter auf der Leiterplatte mit diskreten Komponenten oftmals die beste L├Âsung. Eine stromkompensierte Drossel mit Kondensatoren ist die effizienteste Massnahme zum Unterdr├╝cken von EMV-St├Ârungen. Die neue DKIH-1 Serie ist f├╝r 1-Phasen AC- oder DC-Anwendungen bis zu einem Nennstrom von 10 bis 50 A geeignet. Kompakt und relativ leicht sind die stromkompensierten Drosseln einfach auf der Leiterplatte einzusetzen die Kontaktierung erfolgt mittels Durchsteckkontakten (THT). Die Bauteile sind entwickelt und zugelassen entsprechend den Normen IEC 60938, UL 1283 und CSA 22.2 no. 8. Die Nennspannungen betragen 300 VAC (IEC, UL), 250 VAC (CSA) und 425 VDC f├╝r alle Varianten. Die neue DKIH-3 Serie ist f├╝r 3-Phasen AC-Anwendungen bis zu einem Nennstrom von 10 bis 50 A geeignet. Die stromkompensierten Drosseln sind entwickelt entsprechend der Norm IEC 60938. Mit einer Nennspannung von 600 VAC sind sie f├╝r die meisten Anwendungen geeignet. Die DKIH-1 und DKIH-3 sind f├╝r einen grossen Temperaturbereich von -40 bis +100┬░C ausgelegt. Zus├Ątzlich zu den Standardsortimenten k├Ânnen auf Anfrage kundenspezifische Pinkonfigurationen oder Ausf├╝hrungen erstellt werden. Technische Daten DKIH-1:
  • Nennspannung: 300 VAC (UL, ENEC), 250 VAC (CSA), 425 VDC
  • Nennstr├Âme: 10 bis 50 A (ENEC / UL / CSA) bei 40┬░C
  • Nenninduktivit├Ąt: 0.15 to 0.80 mH
  • Kundenspezifische Pinkonfiguration m├Âglich
Technische Daten DKIH-3:
  • Nennspannung: 600 VAC
  • Nennstr├Âme: 10 bis 50 A bei 40┬░C
  • Nenninduktivit├Ąt: 0.08 to 1.10 mH
  • Kundenspezifische Pinkonfiguration m├Âglich
Anwendung:
  • Frequenzumrichter f├╝r Photovoltaik oder Stromspeicher
  • Ladestationen f├╝r elektrische Fahrzeuge
  • USV-Anlagen
  • Getaktete Schaltnetzteile
