Alps erweitert Produktpalette

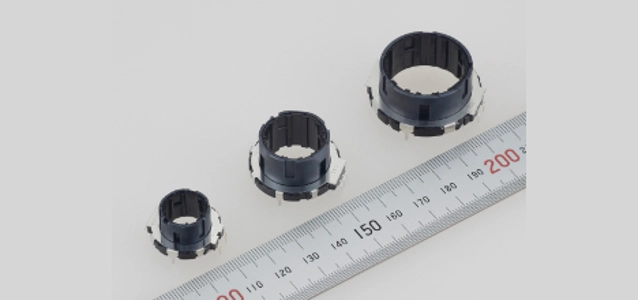

Die Alps Electric Europe GmbH erweitert ihre Produktpalette um die reflow-lötfähigen Ring-Encoder der EC21C-, EC28C- und EC35CH-Serie.

Das ist eine Produktankündigung von Alps Electric Europe GmbH. Allein der Emittent ist für den Inhalt verantwortlich.
Die Inkremental-Encoder eignen sich ideal als Bedienelemente für Klimaanlagen und Audio-Systeme in Fahrzeugen sowie für Haushaltsgeräte wie Mikrowellen oder Waschmaschinen. Die Serienproduktion wird bis Ende des Jahres 2015 anlaufen. Die für vertikale Leiterplattenmontage ausgelegten Bauelemente haben je nach Modell Abmessungen von 21,6 mm x 22 mm x 12 mm (EC21C), 28,5 mm x 29,5 mm x 15 mm (EC28C) bzw. 35,2 mm x 36 mm x 14,9 mm (EC35CH) (B x T x H) und Ringinnendurchmesser von 10,8 mm, 17 mm sowie 23,8 mm. Sie weisen eine hohe Lebensdauer mit bis zu 50.000 Umdrehungszyklen auf. Die Auflösung beträgt 15 Impulse/30 Rastungen bzw. 6 Impulse/18 Rastungen (EC35H) pro Umdrehung. Das erforderliche Drehmoment liegt bei 17±8 mNm, 30±15 mNm und 22±11 mNm bzw. nach dem Reflow-Löten bei 2(+7,-4) mNm, 20±10 mNm und 20±7 mNm. Die Encoder benötigen eine Versorgungsspannung von 5 VDC, ihre Stromaufnahme ist mit 10 mA spezifiziert. Die inkrementalen Ausgangssignale haben zwei bzw. drei Phasen (EC35H). Drehregler werden oft als Bedienelemente für Klimaanlagen und Audio-Systeme in Kraftfahrzeugen verwendet und zunehmend mit LCDs oder anderen Displays ausgestattet, um zum Beispiel die Temperatur anzuzeigen. Für diese Art von Design sind Ring-Encoder mit Hohlwelle die ideale Lösung. Das Relfow-Lötverfahren wird heute sehr häufig bei der Bestückung von Automobilkomponenten verwendet. Bei diesem Verfahren wird zuerst Lötpaste auf eine Platine aufgetragen. Anschließend werden die Bauelemente verlötet, indem sie einen Bereich mit hoher Temperatur durchlaufen. Die Industrie suchte nach reflow-kompatiblen Encodern, die unter hohen Temperaturbedingungen kaum Wärmeverformungen erleiden, so dass sie gleichzeitig mit anderen Komponenten verlötet werden können. Als Reaktion auf diese Bedürfnisse hat Alps die Wärmebeständigkeit der in den Encoder-Schäften verwendeten Materialien verbessert und drei relfow-lötfähige Modelle in seine Produktpalette aufgenommen – EC21C, EC28C und EC35CH. Der EC21C ist tatsächlich der branchenweit erste reflow-lötfähige Encoder mit Abmessungen im 22-mm-Bereich. Die drei neuen Bauelemente ergänzen die bestehende Encoder-Palette und helfen, die Gestaltungsfreiheit der Anwender zu verbessern und die Arbeitsbelastung bei der Bestückung zu reduzieren. Für die Encoder gibt es als Zubehör eine spezielle Haube, die kompatibel mit den in der Bestückung verwendeten Ansaugdüsen ist. Alps verwendete seine proprietären Mechanikdesign- und Präzisionsprozesstechnologien, um das Schaftspiel zu minimieren und ein hochwertiges Schaltgefühl zu erzielen. Funktionsmerkmale Reflow-kompatible Ring-Encoder für die gleichzeitige Bestückung mit anderen Komponenten
  • Verbesserte Wärmebeständigkeit ermöglicht Relfow-Löten
  • Hochwertiges Schaltgefühl beim Drehen und sanftes Klickgefühl
  • Auch mit Ansaughaube für die Montage erhältlich
  • Verbessert die Flexibilität des Endprodukts
Prinzipielle Anwendungen
  • Regler für Kfz-Audio-Systeme, Klimaanlagen und andere Systeme
  • Bedienelemente von Haushaltsgeräten wie Mikrowellen und Waschmaschinen
