© ifixit Teardowns | 22 September 2015

Apple TV, die vierte Generation - Teardown

Es wird Zeit, sich das Apple TV der vierten Generation etwas genauer anzuschauen, inklusive des Glass Touch und der Bluetooth-Fernbedienung.

Es ist bereits drei Jahre her, seitdem das Apple TV ein Hardware-Update gesehen hat und wir sind zuversichtlich, dass dieses neue Design genauso reparaturfreundlich ist wie das Letzte. Spoiler Alarm: So ist es! Das verbesserte Apple TV steht in scheinbarerer Missachtung von Apples Besessenheit, die Dinge dünner und leichter zu machen. Mit seinem Kühlkörper und Stromversorger, um die Dual-Core A8 SoC zu unterstützen, ist es einen halben Zoll größer und mehr als 50 Prozent schwerer als sein Vorgänger. Es ist ziemlich modular aufgebaut und besitzt nur wenige Hauptkomponenten, was die Reparatur vereinfacht. Die Reparaturfreundlichkeit fällt damit auf 8 von 10 mögliche Punkte. Gute Arbeit! Hut ab!

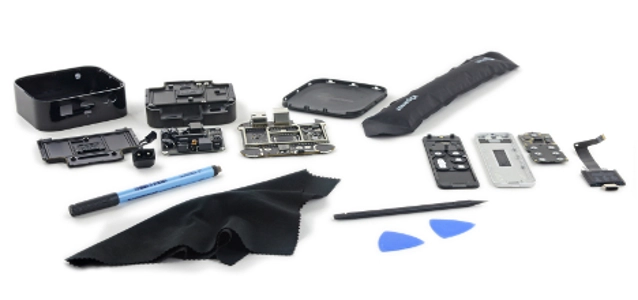

Open wide
Apple TV, vierte Generation, Teardown Highlights:
  • Es gibt einen deutlichen Mangel an Verbindungskabeln zwischen dem Netzteil und der Hauptplatine. Wir vermuten, dass der Strom durch die neuen Kühlkörperschrauben übertragen wird.
  • Die Batterie der Fernbedienung und das Lightningkabel sind zusammen gelötet, doch zu nichts anderem. Sie sollten also kostengünstige Komponenten ersetzen.
  • Leider ist fast alles wichtige des Apple TVs auf der Hauptplatine. Dies bedeutet, dass Austauschen oder Board-Level-Löten erforderlich sind, um Port-Probleme zu lösen.
Peekaboo
Apple TV Hardware:
  • Apple A8 APL1011 SoC, with SK Hynix H9CKNNNBKTBRWR-NTH 2 GB LPDDR3 SDRAM
  • SK Hynix H2JTEG8VD1BMR 32 GB NAND flash
  • Universal Scientific Industrial 339S00045 Wi-Fi module
  • SMSC LAN9730 USB 2.0 to 10/100 ethernet controller
  • Apple 338S00057
  • Texas Instruments PA61
  • Fairchild Semiconductor DF25AU
  • NXP 1112
Siri Remote Hardware:
  • ST Microelectronics STM32L151QD ultra-low-power ARM Cortex-M3 MCU
  • Broadcom BCM5976C1KUB6G touch screen controller
  • CSR (Qualcomm) CSR1010 Bluetooth radio
  • Texas Instruments TMS320C55 ultra-low-power digital signal processor
  • ST Microelectronics AS5C Y523
  • Texas Instruments TI49C37GI and TI55CHL6I
--- Weitere Informationen und noch mehr coole Bilder gibt es bei © iFixit.
