Google OnHub Teardown

Mit einer Schiffsladung von Antennen, einem eleganten Design und einem riesigen Lautsprecher ist dies ganz gewiss kein gewöhnlicher Router. Es gibt sicherlich viel an experimenteller Technik hier zu entdecken. Nun, der Lautsprecher ist jedenfalls nur ein Lautsprecher. Und das Fehlen eines Mikrofons macht uns stutzig. Und wie sieht es überhaupt mit der Reparaturfreundlichkeit des OnHubs aus? – Leider nicht so gut, 4 von 10 Punkten auf unserer Skala. Google OnHub Teardown Highlights:

Sesam öffne dich

• Gut versteckt unterhalb des Lautsprechers finden wir die mit Spannung erwartete Congestion-Sensing Antenne.

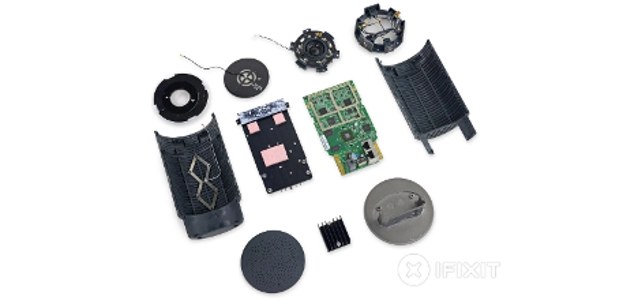

• Einmal ins Innere vorgedrungen, entdecken wir 14 Antennenkabel, das ist ein Kabel mehr, als wir erwartet hatten. Denn das Gerät wird mit 13 Antennen beworben („sechs 2,4GHz Antennen, sechs 5GHz Antennen und eine Congestion-Sensing Antenne“). Durch ein wenig Detektivarbeit lässt sich eine zusätzliche Antenne für die zukünftige 802.15.4 Zig Bee Netzwerkunterstützung finden.
• Der OnHub 3-Watt-Lautsprecher verwendet Ultraschalltöne, um Androidgeräte mit Googles Begleiter-App zu konfigurieren. Ohne Lautstärkeregler oder Mikrofon, so wird klar, dass dieser Hub nicht dazu bestimmt ist, eine Musikmaschine zu sein.

Die enthaltene Hardware im Überblick:

Oh you fancy, huh?

• Qualcomm Atheros IPQ8064 Internet Processor with 2 Krait 300 CPUs clocked at 1.4 GHz
• Micron MT41K256M16HA 512 MB DDR3L SDRAM
• Micron MTFC4GACAAAM 4 GB NAND flash
• Qualcomm Atheros QCA8337
• Qualcomm Atheros QCA9882
• Qualcomm Atheros QCA9880
• Silicon Labs EM3581 SOC network co-processor for ZigBee
• Skyworks 66109 2.4 GHz ZigBee/Smart Energy front-end module
• Skyworks SKY2623L 2.4 GHz WLAN power amplifier
• Skyworks SKY85405 802.11ac 5 GHz WLAN power amplifier
• Atheros 3012-BL3D Bluetooth radio
• Micron 25Q064A 64 Mb SPI flash
• Infineon SLB9615 Trusted Platform Module
• National Semiconductor LP5523 programmable 9-output LED driver
• Qualcomm Atheros IPQ8064 Internet Processor with 2 Krait 300 CPUs clocked at 1.4 GHz
• Micron MT41K256M16HA 512 MB DDR3L SDRAM
• Micron MTFC4GACAAAM 4 GB NAND flash
• Qualcomm Atheros QCA8337
• Qualcomm Atheros QCA9882
• Qualcomm Atheros QCA9880
• Silicon Labs EM3581 SOC network co-processor for ZigBee
• Skyworks 66109 2.4 GHz ZigBee/Smart Energy front-end module
• Skyworks SKY2623L 2.4 GHz WLAN power amplifier
• Skyworks SKY85405 802.11ac 5 GHz WLAN power amplifier
• Atheros 3012-BL3D Bluetooth radio
• Micron 25Q064A 64 Mb SPI flash
• Infineon SLB9615 Trusted Platform Module
• National Semiconductor LP5523 programmable 9-output LED driver

--- Weitere Informationen und noch mehr coole Bilder gibt es bei © iFixit.
