24V-Synchron-Abwärtsreglercontroller mit drei Ausgängen

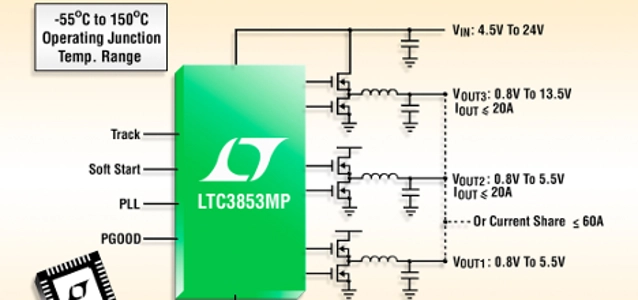

Linear Technology präsentiert die "H"-und "MP-Grade"-Versionen des LTC3853, eines Synchron-Abwärtsreglercontrollers mit drei Ausgängen.
Das ist eine Produktankündigung von Linear Technology. Allein der Emittent ist für den Inhalt verantwortlich.
Der Chip hat einen Eingangsspannungsbereich von 4,5V bis 24V, kann Ausgangsspannungen von 0,8V bis 13,5V und Ausgangsströme von bis zu 20A pro Phase liefern und erreicht Wirkungsgrade von bis zu 95%. Die "H"- und "MP-Grade" Versionen sind für den Sperrschichttemperaturbereich von –40°C bis +150°C bzw. –55°C bis +150°C spezifiziert.
Der LTC3853 enthält monolithisch integrierte, leistungsstarke 1,1Ohm-MOSFET-Gate-Treiber. Der Chip basiert auf einer Konstantfrequenz/Current-Mode-Architektur. Die Schaltfrequenz kann auf einen festen Wert eingestellt oder mit einem externen Taktsignal zwischen 250kHz und 750kHz synchronisiert werden. Die drei Kanäle arbeiten um jeweils 120° phasenversetzt, dadurch werden die Leistungsverluste und das Schaltrauschen minimiert.
Der Chip unterstützt zwei Arten der Ausgangsstrommessung: Messung des Spannungsabfalls über der Ausgangskapazität (DCR) oder Verwendung eines Strommesswiderstands. Im Kurzschlussfall oder bei Überlastung begrenzt die Current-Foldback-Funktion die Verlustleistung der MOSFETs. Darüber hinaus bietet der LTC3853 eine programmierbare Soft-Start- oder Tracking-Funktion. Der Anwender kann zwischen Burst-Mode®-, Pulse-Skipping- oder Continuous-Inductor-Current-Betrieb wählen und so den Leichtlast-Wirkungsgrad optimieren.
Der LTC3853 enthält eine 0,8V-Präzisionsreferenzspannungsquelle mit einer Genauigkeit von ±1,25% über den Betriebstemperaturbereich von –55°C bis +150°C. Der LTC3853 erlaubt Tastverhältnisse bis 98% und hat eine sehr niedrige Drop-out-Spannung, das führt bei batteriebetriebenen Geräten zu einer längeren Batterielaufzeit. Der Chip besitzt ein thermisch optimiertes, 6mm x 6mm großes QFN-40-Gehäuse.
Merkmale
- Die drei Controller arbeiten um jeweils 120° phasenversetzt, dadurch verringert sich das Schaltrauschen, und es genügt eine kleinere Eingangskapazität
- Tracking und PLL-Synchronisation werden unterstützt
- Sichere Speisung von vorgespannten Lasten
- Feste oder synchronisierbare Schaltfrequenz im Bereich von 250kHz bis 750kHz
- DCR- oder RSENSE-Strommessung
- Peak-Current-Mode-Regelung
- Leistungsstarker integrierter n-Kanal-MOSFET-Treiber
- Integrierter 5V-Linearregler
- Wählbare Betriebsarten: Burst Mode®,, Pulse Skipping oder erzwungen-kontinuierlich
- ±1,25% Referenzspannungsgenauigkeit über den Temperaturbereich von –55ºC bis +150ºC
- Programmierbare Soft-Start-Funktion
- ”Power Good”-Signal
- Erweiterte und industrielle Sperrschichttemperaturbereiche: –40°C bis +125°C
- Automotive-Sperrschichttemperaturbereich: –40°C bis +150°C
- Militärischer Sperrschichttemperaturbereich: –55°C bis +150°C
