© Linear Technology Komponenten | 02 September 2014

Hot-Swap-Controller mit nur 4µA Ruhestrom

Linear Technology Corporation präsen­tiert den LTC4231, neuen Hot-SwapTM-Controller mit ultra-kleinem Ruhestrom (IQ), der es ermög­licht, Batte­rien gefahrlos während des laufenden Betriebs in Systeme mit 2,7V bis 36V Betriebs­span­nung einzusetzen oder daraus zu entnehmen.
Das ist eine Produktank√ľndigung von Linear Technology. Allein der Emittent ist f√ľr den Inhalt verantwortlich.

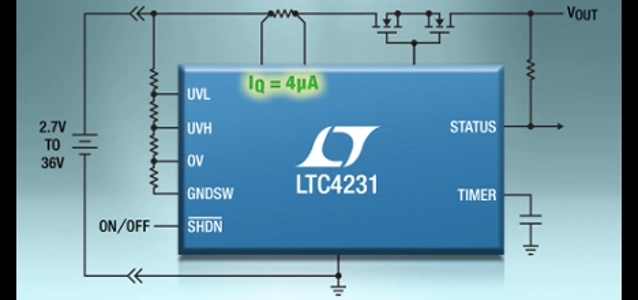

Der LTC4231 f√§hrt die Betriebs¬≠spannung einer Steckkarte √ľber einen externen n-Kanal-MOSFET "sanft" hoch und verhindert dadurch Funken¬≠bildung, eine Besch√§¬≠di¬≠gung der Steck¬≠ver¬≠bindung und St√∂rimpulse auf der System¬≠betriebs¬≠spannung. Der Chip zieht im Normalbetrieb einen Ruhestrom von nur 4¬ĶA und im Shutdown-Modus nur 0,3¬ĶA. Die Spannungsteiler f√ľr die √úber- und Unterspannungserkennung sind nicht st√§ndig, sondern nur periodisch ("strobed") mit Masse verbun¬≠den, dadurch verringert sich deren mittlere Strom¬≠auf¬≠nahme um den Faktor 50. Der LTC4231 bietet eine kompakte und robuste Micropower-L√∂sung f√ľr Hot-Plugging und Batte¬≠rieschutz, ins¬≠beson¬≠dere in Solarstrom- oder Energy-Harves¬≠ting-Anwen¬≠dungen, bei denen es auf m√∂g¬≠lichst hohe Energieeffizienz ankommt. Der LTC4231 sch√ľtzt sich selbst und die ange¬≠schlossene Schal¬≠tung durch MOSFETs in Antiserien¬≠schal¬≠tung vor verpolten Batte¬≠rie¬≠span¬≠nungen bis ‚ąí40V. Zur Verhinderung von Tief¬≠entladung trennt die Unter¬≠spannungs¬≠schutz¬≠funk¬≠tion Batte¬≠rien ab, wenn deren Span¬≠nung einen vorge¬≠gebenen Mindestwert unterschreitet. Eine ein¬≠stell¬≠bare Hysterese verhindert Schwingungen, die dadurch entstehen k√∂nnten, dass die Batte¬≠rie¬≠span¬≠nung sich nach dem Abtrennen der Last "erholt". Ein zeitgesteuerter Unterbrecher und eine schnell ansprechende Strom¬≠begren¬≠zung bieten zusammen einen zweistufigen √úber¬≠stromschutz¬≠. Durch den gro√üen Betriebs¬≠spannungs¬≠bereich von 2,7V bis 36V unter¬≠st√ľtzt der LTC4231 eine Viel¬≠zahl von Batte¬≠rietypen, darunter Blei-, Li-Ion- und mehrzellige NiCd-Batte¬≠rien. Der LTC4231 ist in zwei Versionen verf√ľg¬≠bar: Die Version LTC4231-1 schaltet nach einem √úber¬≠strom¬≠ereig¬≠nis dauerhaft ab; die Version LTC4231-2 versucht nach einer Pause von 500ms auto¬≠ma¬≠tisch einen Neustart. Der LTC4231 ist f√ľr den kom¬≠mer¬≠ziellen Tempe¬≠ratur¬≠bereich von 0oC bis +70oC und f√ľr den indus¬≠triellen Tempe¬≠ratur¬≠bereich von ‚ąí40oC bis +85oC spezi¬≠fi¬≠ziert und in einem 12-poligen MSOP-Geh√§use oder in einem 3mm x 3mm gro√üen QFN-Geh√§use verf√ľg¬≠bar. Bau¬≠teilmuster und Evaluation-Boards k√∂nnen online oder bei den lokalen Vertriebs¬≠b√ľros von Linear Technology bestellt werden. Leistungsmerkmale:
  • Gew√§hr¬≠leistet sicheres Einsetzen oder Entnehmen von Steckkarten oder Batte¬≠rien w√§hrend des laufenden Betriebs
  • Extrem niedriger Ruhestrom: 4őľA im Normalbetrieb, 0,3őľA im Shutdown-Modus
  • √úber¬≠stromschutz: Zweistufig: Unterbrecher und Strom¬≠begren¬≠zung / Ein¬≠stell¬≠bare Ansprechzeit f√ľr Unterbrecher / Schnell ansprechende Strom¬≠begren¬≠zung: 1¬Ķs (max.) / Auto¬≠ma¬≠tischer Neustartversuch oder dauerhafte Abschaltung nach einem √úber¬≠strom¬≠ereig¬≠nis
  • √úber- und Unterspannungsschutz: Ein¬≠stell¬≠bare Unter¬≠spannungsschutz-Hysterese / Zur Reduk¬≠tion des Strombedarfs wird der Spannungsteiler nur periodisch mit Masse verbun¬≠den
  • Weiter Betriebs¬≠spannungsbereich: 2,7V bis 36V
  • Schutz gegen verpolte Eingangs¬≠spannungen bis ‚Äď40V
  • MOSFET-On-Status¬≠aus¬≠gang
  • 12-poliges MSOP-Geh√§use oder 3mm x 3mm gro√ües QFN-Geh√§use
