© ifixit Elektronikproduktion | 10 November 2014

iMac 5K Retina Teardown

Ein weiteres Jahr, ein weiteres iMac Refresh. Wofür eigentlich? Ein erbärmliches Prozessor-Upgrade? Ein noch dünneres Display, so dass Sie niemals die Seite des Gerätes anschauen müssen? Diesmal nicht.
Apple bringt das High-Density-Retina-Display nun auch für seinen größeren Formfaktor auf den Markt: den 27 "iMac. Mit solchen Verlockungen für Verbraucher, ist es uns natürlich besonders wichtig herauszufinden, welche Veränderungen Apple vorgenommen hat. Welche Hardware unterstützt den Koloss von Display? Und was bedeutet das für eine Reparatur und Upgrades?

Nach einem Schritt-für-Schritt Vergleich, haben wir eine umfangreiche Reihe an Änderungen aufgestellt:

Der Display Data Connector auf der Hauptplatine ist etwas breiter!

Angesichts einer beständigen Wiederverwendung des alten Design, bekommt der iMac Intel 27" Retina 5K Display genau die gleichen 5 Punkte wie sein Vorgänger. Und das aus den exakt gleichen Gründen:. Benutzer austauschbare RAM, Festplatte und CPU sind alle positiv zu erwähnen, aber ein verschmolzenes LCD und angeklebtes Display Glas behindern die Möchtegern Techniker.

Teardown Highlights:

Reparatur-Geeks seit erfreut! Der iMac Intel 27 "Retina 5K Display hat den angestammten, leicht zugänglichen RAM-Upgrade-Slot der Vorgänger behalten.

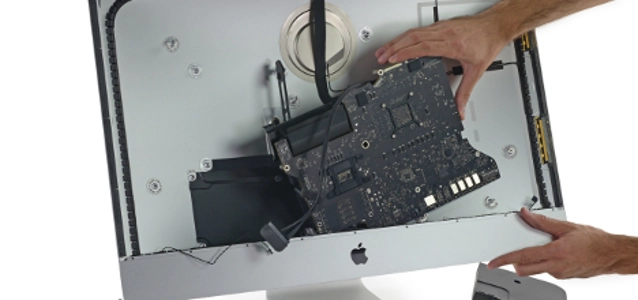

Während der Öffnungsvorgang immer noch eine ruhige Hand und die Bereitschaft ein zweiseitiges Klebeband zu zerstören erfordert, ist alles ziemlich einfach und ähnlich den Vorgängermodellen.

ICs im Retina 5K Display:
  • Texas Instruments NH245 8-Bit Dual-Supply Bus Transceiver
  • Texas Instruments BUF16821 Programmable Gamma-Voltage Generator und Vcom Calibrator
  • Parade Technologies DP665 LCD Timing Controller
  • Texas Instruments TPS65270 Monolithic Dual Synchronous Buck Regulator
  • Texas Instruments TPS65168 High Resolution Fully Programmable LCD Bias IC for TV

Und noch mehr Bauteile:
  • Intel Core i5-4690 Processor
  • AMD Radeon R9 M290X GPU
  • SK Hynix H5GC2H24BFR 256 MB GDDR5 SGRAM (8 x 256 MB = 2 GB total)
  • Intel NB430029A00200 Platform Controller Hub
  • Broadcom BCM5776 Gigabit Ethernet Controller
  • Cirrus Logic 4206BCNZ Audio Controller
  • Intel DSL5520 Thunderbolt 2 Controller
  • Microchip Technology 1428-7 420BE5A BMY System Management Bus Temperature Sensor
  • Intersil ISL6327 Enhanced 6-Phase PWM Controller
  • SanDisk 05131 016G 16 GB NAND Flash (8 x 16 GB = 128 GB total)
  • SK Hynix H5TQ2G63DFR 2 GB DDR3 SDRAM
  • Marvell 88SS91383 PCIe SSD Controller
  • Broadcom BCM4360KML1G 5G WiFi 3-Stream 802.11ac Gigabit Transceiver
  • Skyworks SE5516 Dual-Band 802.11a/b/g/n/ac WLAN Front-End Module
  • Broadcom BCM20702 Single-Chip Bluetooth 4.0 HCI Solution mit Bluetooth Low Energy

-----

Wie immer, weitere Informationen sind bei can be found at © iFixit zu finden.
