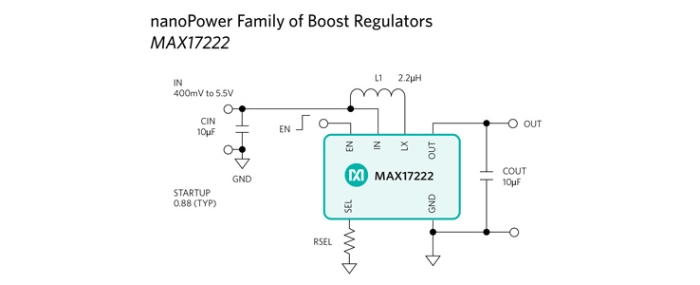

nanoPower Boost-Regulator von Maxim

Dieser Aufwärtswandler (Eingangsspannung von 0,4 V bis 5,5 V und Ausgangsspannung von 1,8 V bis 5 V) mit bis zu 500 mA Eingangsstrom reduziert die Größe eines Geräts im Vergleich zu ähnlichen Produkten um bis zu 50 Prozent und bietet einen maximalen Wirkungsgrad von 95 Prozent für eine minimale Wärmeentwicklung. Diese Eigenschaften sind ideal für Wearable-Geräte, für die IDC bis zum Jahr 2020 eine durchschnittliche jährliche Wachstumsrate von 18,4 Prozent prognostiziert. 1 Entwickler von modernen Wearable-, Gesundheits-, Internet-of-Things (IoT)-, Mobil- und anderen vernetzten Geräten bemühen sich fortlaufend darum, die Batterielaufzeit von Produkten der nächsten Generation zu verlängern und gleichzeitig die Funktionalität und Performance innerhalb eines kleineren Formfaktors zu erhöhen. Stromversorgungslösungen für diesen Markt müssen also eine geringe Ruhestromaufnahme bei hohem Integrationsgrad aufweisen. Der MAX17222 von Maxim liefert nicht nur die derzeit niedrigste Ruhespannung, sondern minimiert auch die Wärmeentwicklung und die Stromaufnahme im Shutdown-Zustand. Im True Shutdown™-Modus verhindert die minimale Stromaufnahme von 0,5 nA gewissermaßen die Batterieentladung und erreicht die derzeit längste Batterielaufzeit ohne den Einsatz externer Trennschalter. Die Größe der Lösung verringert sich im Vergleich zu ähnlichen Produkten ganz erheblich, denn der MAX17222 ist intern kompensiert und benötigt nur einen einzigen Standardwiderstand sowie einen kleinen Ausgangsspannungsfilter für eine vollständige Stromversorgungslösung. Für die einfachere Nutzung ist der Boost-Regulator im kleinen, kompakten 0,88 mm x 1,4 mm großen 6-Bump-WLP-Gehäuse und als Standard-µDFN-Version mit Abmaßen von 2 mm x 2 mm und 6 Pins verfügbar. Die Betriebstemperatur liegt zwischen -40° Celsius und +85° Celsius. Wichtige Vorteile

• Längste Batterielaufzeit: Die Batterieentladung im Standby- und Shutdown-Zustand wird erheblich verlangsamt und verlängert so die Betriebsdauer; 0,4 V Eingangsspannung (mit 0,88 V Eingangsspannung bei Inbetriebnahme) ist kompatibel mit Niederspannungs-Batterien und -Kondensatoren
• Kleinste Gerätegröße: Die hochintegrierte Boost-Lösung ermöglicht eine bis zu 50 % kleinere Größe im Vergleich zu ähnlichen Produkten
• Höchste Effizienz: 95 % Wirkungsgrad für eine minimierte Wärmeentwicklung im aktiven Betrieb

Stellungnahme „Eine niedrige Ruhespannung in Verbindung mit True Shutdown und einer hohen Effizienz hilft unseren Kunden bei der Entwicklung von intelligenten vernetzten Produkten, die auch die hohen Anforderungen hinsichtlich einer langen Nutzungsdauer pro Ladezyklus erfüllen“, erklärte Meng He, Executive Business Manager, Maxim Integrated.
