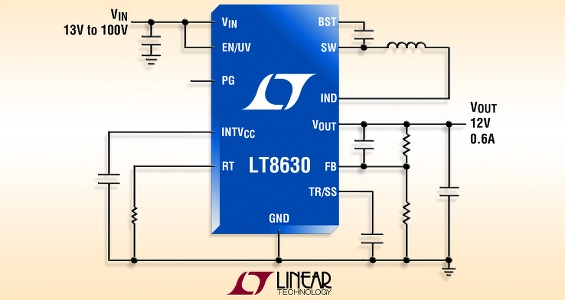

100V/600mA-Synchron-Abwärtsregler mit über 93% Wirkungsgrad

Dank Synchrongleichrichter-Topologie erzielt dieser Regler Wirkungsgrade von bis zu 93%. Im Standby-Betrieb ohne Last sinkt die Stromaufnahme im Burst Mode® auf weniger als 7µA. Durch den weiten Eingangsspannungsbereich von 3V bis 100V ist der Chip eine ideale Lösung für 48V-Systeme im Automobil, für den Einsatz in Fahrzeugen mit zwei Batterien, für industrielle Anwendungen und für Telekom-Anwendungen mit 36V bis 72V Betriebsspannung. Seine internen, energieeffizienten Schalter können bei Ausgangsspannungen bis hinab zu 0,8V einen Dauerausgangsstrom von bis zu 600mA liefern. Im Burst Mode sinkt der Ruhestrom des LT8630 auf ultra-niedrige Werte ab. Der Chip eignet sich dadurch hervorragend für automobile Systeme, bei denen der Regler ständig in Bereitschaft sein muss und dabei möglichst wenig Strom verbrauchen soll. Das einzigartige Design des LT8630 erlaubt Tastverhältnisse bis 99%, dadurch ist die Dropout-Spannung sehr klein. Durch seine Boundary-Mode-Schaltertopologie mit variabler Schaltfrequenz erzielt der Regler einen hohen Wirkungsgrad über einen weiten Eingangsspannungsbereich. Der LT8630 besitzt ein 20-poliges TSSOP-Gehäuse mit vergrößertem Anschlussabstand für hohe Eingangsspannungen und ist dadurch eine kompakte, thermisch effiziente Lösung für Hochspannungsanwendungen. Der LT8630 vereint auf einem einzigen Chip zwei wirkungsgradstarke Leistungsschalter, die notwendige Boost-Diode, einen Oszillator sowie die komplette Steuerungselektronik und Logik. Der Burst-Mode gewährleistet im Leichtlastbetrieb einen hohen Wirkungsgrad und eine geringe Ausgangsspannungswelligkeit von weniger als 5mVSS. Spezielle Design-Techniken ermöglichen einen hohen Wirkungsgrad über einen weiten Eingangsspannungsbereich, und die Current-Mode-Topologie sorgt für kurze Einschwingzeiten und hervorragende Regelkreisstabilität. Der Regler verfügt über einen robusten Kurzschlussschutz, liefert ein "Power good"-Signal, unterstützt Ausgangsspannungstracking und ist gegen Übertemperatur geschützt. Der LT8630EFE besitzt ein thermisch optimiertes TSSOP-20-Gehäuse. Die Version LT8630IFE ist für den industriellen Sperrschichttemperaturbereich von –40°C bis +125°C spezifiziert und wird auch über diesen Temperaturbereich getestet. Alle Versionen sind ab Lager lieferbar. Weitere Informationen finden Sie unter www.linear.com/product/LT8630. Die wichtigsten Leistungsmerkmale: LT8630

• Ultra-weiter Eingangsspannungsbereich: 3V bis 100V
• Ausgangsspannungsbereich: 0,8V bis 60V
• Boundary-Mode-Schaltregler-Topologie für maximalen Wirkungsgrad
• Integrierte Synchronschalter
• Burst Mode® mit geringer Ausgangsspannungswelligkeit:
• 16µA IQ bei 12VIN und 5VOUT
• 7µA IQ bei 48VIN und 5VOUT
• Niedrige Dropout-Spannung: maximales Tastverhältnis 99%
• Peak-Current-Mode-Regelung
• Programmierbare Unterspannungsabschaltung
• "Power-Good"-Signal
• Flexibles Ausgangsspannungs-Tracking
• Kurzschlussschutz
• Niedriger Shutdown-Strom: 5µA
• Tolerant gegenüber offenen/kurzgeschlossenen Anschlüssen
• Thermisch optimiertes, 20-poliges TSSOP-Gehäuse mit vergrößertem Anschlussabstand (für Hochspannungsanwendungen)
