Samsung Galaxy S5 Teardown

Nach dem Teardown der super einfach zu reparierenden Gear 2 Smartwatch, ist das S5 schon eine kleine Enttäuschung. Samsung hat eine Reparatur schwerer gemacht. Das S III und das S4 hatten internen Komponenten auf der Rückseite des Display Assembly. Beim S5 sind diese Komponenten jedoch in einer schwer zugänglichen Box zwischen dem Display und der Batterie versteckt. Daher bekommt das S5 auch nur 5 von 10 möglichen Punkten von uns (3 Punkte weniger als das Vorgängermodell und die niedrigste Punktezahl, die wir je an ein Samsung Smartphone vergeben haben).

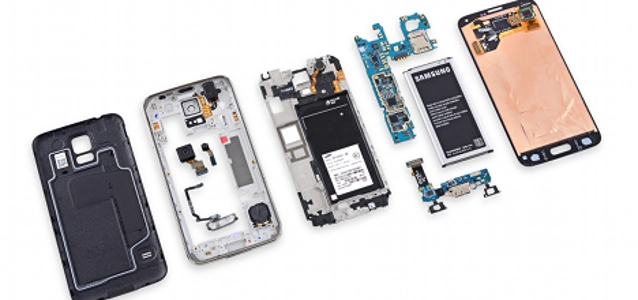

Teardown Highlights: Das Telefon verfügt über ein 3,85 V, 10,78 Wh-Akku. Samsung versprach einen besseren Akkusparmodus, verschieg jedoch die Lebenserwartung in seinen Werbungen. Batterie Specs weisen 2800 mAh aus. Der S5 hat - auf der Rückseite - eine kleine Tür mit der Aufschrift "R1". Man öffnet es um ein einziges Kabel zu entfernen. Wie wir später herausfanden, wenn wir das Kabel zum Home Button VOR Beginn des Teardowns entfernt hätten, dann wäre die Demontage des Displays bedeutend einfacher gewesen. Neato! Aufgenommen und registriert ist die Technologie des Fingerabdruck-Scanner. Der Steuerchip ist mit 1200P E43F2 gekennzeichnet.

Einige Galaxien haben Sterne. Andere wiederum haben Chips:

• Elpida FA164A2PM - Das Quad-Core 2,5 GHz CPU lauert wahrscheinlich in seinem Schatten.
• Samsung KLMAG2GEAC-B0 16 GB on-board Memory
• Avago ACPM-7617 Multi-Mode, Multi-Band RF Front End
• Murata KM4220004 (wahrscheinlich Wi-Fi Module)
• Maxim Integrated MAX77804K (System PSoC) und MAX77826
• SWEP GRG28 Antenna Switch Module (Dank an Chipworks)
• Qualcomm WTR1625L RF Transceiver
• Qualcomm WFR1620 Receive-Only Companion Chip
• Qualcomm PMC8974
• Lattice LP1KSD 84071R25
• Invensense MP65M Gyroscope/Accelerometer
• Qualcomm WCD9320 Audio Codec
• SIMG 8240B0 mobile HD-Link Transmitter und NXP 47803 NFC Controller

----- Weitere Details und Teardowns können bei © iFixit gefunden werden.
